水旋噴漆室是目前國內涂裝行業廣泛應用的噴漆室的一種，它以有效的空調送風系統處理入室空氣，利用氣體層流壓抑的方式來防止漆霧外溢，并以液力旋壓管、循環水池、二次凈化器等來處理漆霧，在水旋噴漆室中制造的人工環境既能滿足涂裝作業對環境的濕度、溫度、照度、潔凈度的需求，又能有效保證工件表面的噴涂質量，又使操作者在符合衛生條件和安全規范的環境中工作，是治理涂裝作業的廢物排放，保護環境免受污染。

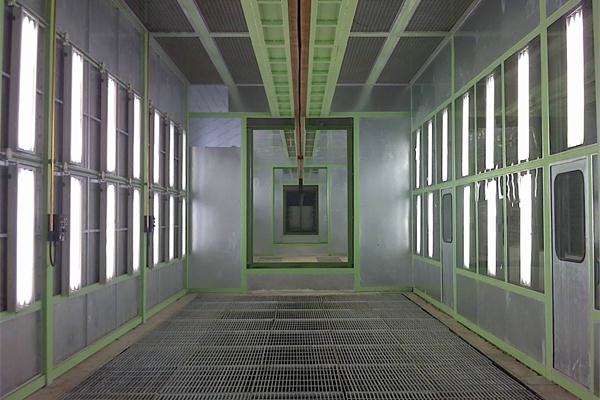

        水旋式噴漆室由室體、送風裝置、漆霧過濾裝置和抽風裝置四大部分組成。室體為型鋼框架復合彩板結構，具有足夠的強度和剛度，美觀大方。噴漆室內水旋器霧化效果的調整，主要分為水量的調整和風量的調整，使二者達到匹配狀態。
       室內設可燃?xì)怏w濃度檢測、報警裝置。廢氣監控報警裝置隨時對室內可燃?xì)怏w濃度進行監測，當溶劑濃度達到爆炸下限的25%時，就會報警。送風系統由送風機組和通風管路等組成。送風系統設置有初效過濾段、中效過濾段、加熱段（熱源為蒸汽，可以在冬季室內送熱風≥15℃）等。
        漆霧過濾裝置凈化處理室體內部被漆霧污染的空氣，安裝在室體下部的地坑內，由洗滌板、液力旋壓器、地下水槽和排風裝置組成，凈化效率要求達到98%以上。
        抽風裝置采用防爆離心風機，室體內被漆霧污染的空氣在抽風裝置的作用下，與循環水一起進入液力旋壓器的筒體內，高速流過導向葉片的表面，使空氣和水形成渦流，污染空氣的漆霧就被水吸附存在水池中，經過水清洗的空氣再排入大氣，存積在水池中的漆霧集聚成漆渣，另經過濾后予以處理。
        水旋噴漆室是提供涂裝作業專用環境的設備，在噴漆室中制造的人工環境，能滿足涂裝作業對環境的溫度、濕度、照度、潔凈度的需求；能保護操作者的安全衛生；能治理涂裝作業的廢氣排放，保護環境免遭污染。
